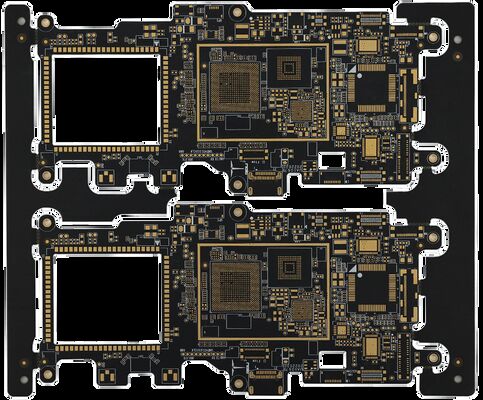

HDI PCB PCB Protótipo Produção em massa Espaço de linha mínimo 0,075 mm Serviços de quadros de circuitos interligados de alta densidade

Descrição do Produto:

Por que furo via cego em PCB HDI

Microvias e microvias empilhadas podem ser projetadas em placas de circuito de interconexão de alta densidade, também conhecidas como PCBs HDI, para permitir interconexões complexas em designs avançados.

Microvias, microvias empilhadas e design via-in-pad permitem a miniaturização para maior funcionalidade em menos espaço e podem acomodar chips com grande contagem de pinos, como os usados em telefones celulares e tablets. Microvias ajudarão a reduzir a contagem de camadas em projetos de placas de circuito impresso, permitindo maior densidade de roteamento e eliminando a necessidade de vias passantes.

A crescente demanda dos consumidores por mais funcionalidade em dispositivos eletrônicos compactos e portáteis - incluindo PDAs, telefones celulares e produtos de IA - está impulsionando a indústria em direção a tamanhos de recursos menores, geometrias de processo mais finas e placas de circuito impresso mais compactas. Para engenheiros que abordam esses requisitos em evolução, a adoção da tecnologia de interconexão de alta densidade (HDI) tornou-se essencial.

A tecnologia HDI PCB permite a produção de placas de circuito com vias passantes, cegas ou enterradas sem depender de métodos convencionais de perfuração mecânica. Para implementar com sucesso o HDI, os usuários devem não apenas avaliar e aplicar essa tecnologia de última geração, mas também entender suas limitações em áreas como design de empilhamento de camadas, formação de vias e microvias, tamanhos de recursos alcançáveis e as principais distinções entre HDI e tecnologias convencionais de placas de circuito impresso.
