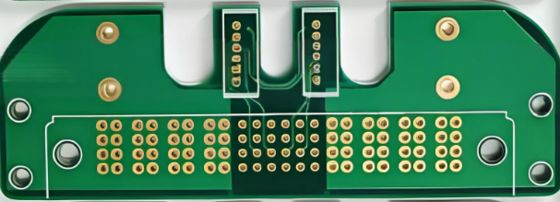

Tabela de PCB de cobre Advanced Hole Plug Soldermask Tecnologia para produto de energia

Descrição do produto:

O PCB de potência de alta fiabilidade é necessário a camada de cobre espessa (2 oz e mais), o cobre revestido por buraco (PTH) (1 mil), e a alta qualidade/fiabilidade geral,como o material de TG médio ou de TG elevado para garantir uma gestão térmica elevada.

A camada de potência deve utilizar cobre mais espesso como um dispersor de calor inerente e ligar aos dissipadores de calor externos.2/1/1/2OZ) para manter a estabilidade mecânicaA excelente dissipação de calor reduz a temperatura de funcionamento dos componentes de potência (MOSFETs, inductores), prolongando a sua vida útil e melhorando a estabilidade do circuito.Ele pode evitar deformação da placa durante a fabricação e operação, o que é crítico para placas com alto esforço térmico interno.

1 ml de buraco revestido de cobre Este é o requisito mínimo para placas de classe 3 IPC, que são usadas em aplicações de alta confiabilidade (por exemplo, militares, aeroespaciais, médicos)..0.8 ou20um)Pode prevenir rachaduras no cano e separação da folha causada pela expansão diferencial do cano de cobre e do laminado de PCB (Z- expansão do eixo) sob tensão térmica, um ponto de falha comum nos circuitos de energia.

Além do peso e do revestimento de cobre, um PCB Power de alta qualidade deve cumprir padrões rigorosos de material e segurança.Material de TG médio e TG alto mantém a sua integridade estrutural e resistência dielétrica a temperaturas de funcionamento elevadasA camada dielétrica é de baixo eixo Z CTE (Coeficiente de Expansão Térmica), pode ser minimizada a tensão mecânica exercida sobre o barril de cobre 1,0 mil durante o aquecimento,que reduz diretamente o risco de falhas da PTH.

Em suma, o PCB de potência exigirá um produto de alta qualidade e alta confiabilidade.

Parâmetros técnicos:
