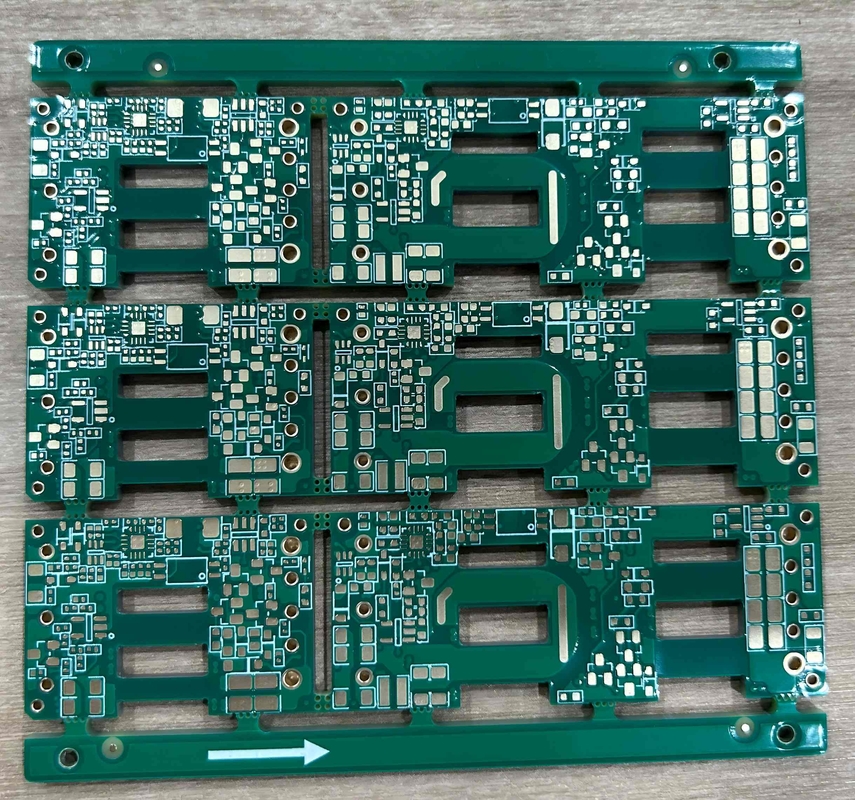

8 camadas PCB de cobre pesado para e tecnologia de processamento revestido de resina
  • 8 camadas PCB de cobre pesado para e tecnologia de processamento revestido de resina

8 camadas PCB de cobre pesado para e tecnologia de processamento revestido de resina

Marca Customized
Certificação ISO9001, ISO14001,TS16949, ISO13485
Detalhes do produto
Camada:
8 camadas, FR4 TG170
Serviço PCBA:
SMD SMT Montagem de componentes DIP
Cor de máscara de solda:
Verde, vermelho, azul, preto, branco
Teste padrão:
IPC Classe 2
Materiais de isolamento:
Resina epóxi+ banhada
Tamanho mínimo do orifício:
0,2 mm
Teste:
IPC Classe 2
Espessura da placa:
2.0-3,2mm
Tamanho do orifício min:
0,2 mm
Termos do pagamento & do transporte
Quantidade de ordem mínima
1 conjunto
Preço
Negociável
Detalhes da embalagem
Pacote a vácuo
Tempo de entrega
2 a 3 semanas
Termos de pagamento
T/T.
Habilidade da fonte
Flexível
Descrição do produto

Benefícios e Vantagens

A utilização de PCB de cobre pesado proporciona vários benefícios significativos:


Capacidade de carga de corrente elevada:Esta é a vantagem mais notável: os traços de cobre mais espessos podem suportar correntes substancialmente mais elevadas, de 10 a centenas de amperes, em comparação com os PCBs padrão.Prevenção do esgotamento e falhas elétricas.


Gestão térmica superior:O cobre é um excelente condutor térmico, as camadas de cobre mais espessas efetivamente se espalham e dissipam o calor para longe dos componentes críticos.Redução do risco de sobreaquecimento e prolongamento da vida útil do dispositivo electrónico.


Força mecânica melhorada:A estrutura robusta de cobre proporciona maior durabilidade e resistência ao estresse térmico, vibração e choque físico.


Integração de circuitos de alimentação e controlo:A tecnologia de revestimento de cobre pesado permite a integração de circuitos de energia de alta corrente e circuitos de controle de baixa corrente na mesma placa, simplificando o projeto, reduzindo o tamanho geral,e potencialmente reduzir os custos.


Dimensão reduzida do produto:Usando cobre mais espesso, os projetistas podem alcançar a capacidade de transporte de corrente necessária com traços mais estreitos, o que pode ajudar a reduzir o tamanho geral e a contagem de camadas do PCB.


Parâmetros técnicos:

Camada de PCB 8 camadas
Materiais de isolamento Resina epoxi
Teste Classe IPC 2
Espessura de cobre 3oz-5oz
Tecnologia de processamento Plug-in de resina+ revestido
Serviço de Pcba SMD SMT Montagem de componentes DIP
Teste padrão Classe IPC 2
Tamanho mínimo do buraco 0.2 mm
Ponto Tabela de circuitos personalizada
Cor da máscara de solda Verde, Vermelho, Azul, Preto, Branco
