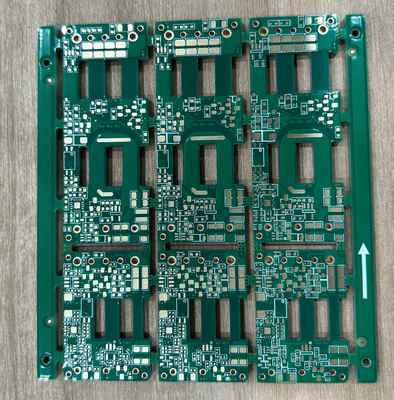

Descrição do produto:
Um PCB de cobre pesado (Printed Circuit Board) é um tipo de placa de circuito que tem espessura de cobre significativamente mais espessa em comparação com os PCBs padrão.
Esta espessura de cobre reforçada é projetada especificamente para lidar com aplicações de alta corrente e fornecer uma gestão térmica superior.
Características essenciais e definição
Espessura de cobre: os PCBs padrão têm tipicamente uma espessura de cobre que varia de 0,5 a 3 onças por pé quadrado (oz/ft2),O PCB de cobre pesado é definido como tendo uma espessura de cobre igual ou superior a 3 oz/ft2 nas suas camadas internas e/ou externas.Em alguns casos, os PCBs de "cobre extremamente pesado" podem ter pesos de cobre superiores a 20 oz/ft2.
Medição:O peso do cobre é medido em onças por pé quadrado (Oz/ft2), que representa o peso do cobre que cobriria um metro quadrado da placa. Um valor de onça maior corresponde a uma camada de cobre mais espessa.
Características dos vestígios:As camadas de cobre mais espessas permitem traços mais largos e mais altos, o que reduz a resistência elétrica.Isto é crucial para aplicações que exigem transportar correntes elevadas sem gerar calor excessivo.
Parâmetros técnicos:
| Teste padrão |
Classe IPC 2 |
| Camada |
8 camadas |
| Espaço de linha mínimo |
0.2 mm |
| Tecnologia de processamento |
Plug-in de resina+ revestido |
| Dimensão do buraco |
0.2MM |
| Cor da máscara de solda |
Verde, Vermelho, Azul, Preto, Branco |
| Materiais |
FR4 TG150 |
| Pacote |
Pacote de vácuo |
| Espessura de cobre |
3oz-5oz |
Aplicações
Os PCB de cobre pesado são essenciais para uma ampla gama de aplicações de alta potência e alta confiabilidade, incluindo:
Eletrónica de Potência:Fornecedores de energia, inversores e conversores.
Veículos automóveis e eléctricos (VE):Sistemas de gestão de baterias (BMS), controladores de motores e sistemas de carga.
Energia renovável:Inversores de energia solar e controladores de turbinas eólicas.
Equipamento industrial:Motores, máquinas de solda e robótica.
Militar e Aeroespacial:Sistemas de radar, unidades de distribuição de energia e dispositivos de comunicação onde a fiabilidade em condições extremas é crítica.
Transformadores planares:Os PCBs de cobre pesado são usados para criar transformadores planos de alta densidade de potência diretamente na placa.
Apoio e Serviços:
O nosso suporte técnico e serviços de produtos para PCB de cobre pesado incluem:
- Equipa de apoio técnico dedicada para ajudar com quaisquer dúvidas ou problemas relacionados com o produto.
- Documentação e recursos completos para facilitar a consulta e a resolução de problemas.
- Serviços no local para instalação, manutenção e apoio, conforme necessário.
- Opções de personalização disponíveis para atender às necessidades específicas do projecto.
