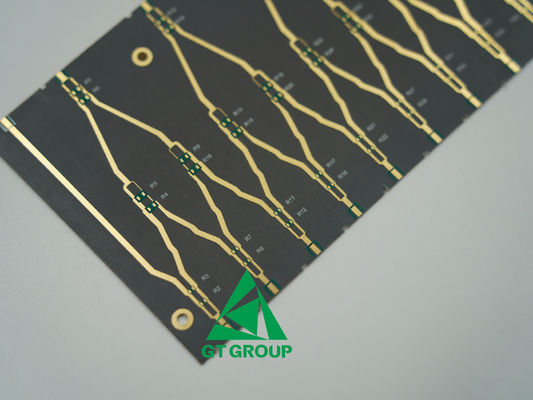

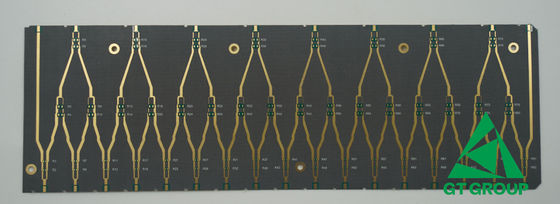

Protótipo de PCB de alta frequência 2 camada com FR4 BM255 0,51mm Verde Soldmermask
  • Protótipo de PCB de alta frequência 2 camada com FR4 BM255 0,51mm Verde Soldmermask
  • Protótipo de PCB de alta frequência 2 camada com FR4 BM255 0,51mm Verde Soldmermask

Protótipo de PCB de alta frequência 2 camada com FR4 BM255 0,51mm Verde Soldmermask

Lugar de origem China
Marca Customized
Certificação ISO9001, UL, ISO13485
Detalhes do produto
Camadas:
2Layers
marterial:
FR4 BM255 ((Relhas de alta frequência)
Revestimento de superfície:
EING
Espessura da placa:
0.51mm
Cor da máscara de solda:
Verde
Espessura de cobre:
1 oz
Tempo de execução:
5 dias
método de teste:
Proba de voo, teste de fixação
Destacar:

Protótipo de PCB de alta frequência verde Soldmermask

,

Protótipo de PCB de alta frequência de 2 camadas

,

FR4 Protótipo de PCB de Alta Frequência

Termos do pagamento & do transporte
Quantidade de ordem mínima
1 painel
Preço
Negotiation per drawing and gerber file
Detalhes da embalagem
Pacote de vácuo
Tempo de entrega
5-7 dias
Termos de pagamento
Negociação, T/T
Descrição do produto

Parâmetros do produto:



Capa 2 camadas
Ferrovias FR4 BM255 (ferrovias de alta frequência)
Espessura de cobre 1/OZ
Máscara de solda Verde
Finalização da superfície EING
Espessura do painel 0.51mm





Os PCBs de alta frequência são componentes críticos da eletrónica moderna, concebidos para operar em frequências que variam tipicamente de 500 MHz a vários GHz e além.Aqui estão algumas das principais características dos PCBs de alta frequência:

  1. Constante dielétrica (Dk) e factor de dissipação (Df): PCBs de alta frequência exigem materiais com uma constante dielétrica baixa e estável para minimizar os atrasos de propagação do sinal e manter o controle de impedância.Eles também precisam de um baixo fator de dissipação para reduzir a perda de sinal.

  2. Coeficiente de expansão térmica (CTE)Para os PCB de alta frequência, a correspondência do CTE de diferentes materiais é crucial para evitar tensões e falhas potenciais, especialmente durante o ciclo térmico.

  3. Conductividade térmica: Os circuitos de alta frequência geram frequentemente calor significativo, tornando a gestão térmica uma consideração crítica.afetando a fiabilidade geral do sistema e a capacidade de gestão da potência.

  4. Absorção de umidade: A tendência de um material a absorver umidade pode afetar significativamente as suas propriedades eléctricas, especialmente em altas frequências.Os materiais com baixa absorção de umidade são preferidos para manter a estabilidade dimensional e a fiabilidade a longo prazo

  5. Estabilidade dimensional: refere-se à capacidade de um material manter a sua forma e tamanho em várias condições ambientais, assegurando um desempenho elétrico constante e afectando o rendimento de fabrico.

  6. Integridade do sinal: PCBs de alta frequência são projetados para manter a integridade do sinal em altas frequências, minimizando a distorção e perda do sinal.Isto é conseguido através do uso de materiais com baixa perda dielétrica e design meticuloso.

  7. Materiais com baixa perda dielétrica: Materiais como o Rogers e o PTFE (Teflon PCB) são utilizados em PCBs HF devido ao seu baixo fator de dissipação e baixa constante dielétrica, que reduzem a perda de sinal e melhoram o desempenho do dispositivo.

  8. Gestão térmica eficiente: Os PCBs HF devem ser resistentes ao calor, empregando vias térmicas, dissipadores de calor e materiais de substrato melhores para gerenciar o calor de forma eficaz, garantindo um desempenho duradouro.

  9. Controle da impedância: PCBs de alta frequência geralmente têm traços de impedância controlados e correspondência de impedância precisa para garantir a transmissão ideal do sinal e minimizar os reflexos.

  10. Construção e colocação dos componentes: O traçado e o encaminhamento das vias, bem como a colocação estratégica dos componentes, são cruciais para evitar a degradação e interferência do sinal.Os componentes de montagem de superfície são frequentemente usados para reduzir a indutividade e a capacitância de chumbo.

  11. Aterramento e proteção: São utilizadas técnicas de aterragem adequadas para reduzir as interferências eletromagnéticas (EMI) e manter a estabilidade do sinal.Os circuitos de alta frequência são muitas vezes blindados para proteger contra interferências externas e contêm emissões eletromagnéticas.

Estas características tornam os PCB de alta frequência essenciais para aplicações que exigem uma transmissão e recepção eficientes de sinais de alta frequência, tais como sistemas de comunicação sem fios,sistemas de radar, dispositivos de microondas e circuitos digitais de alta velocidade.
