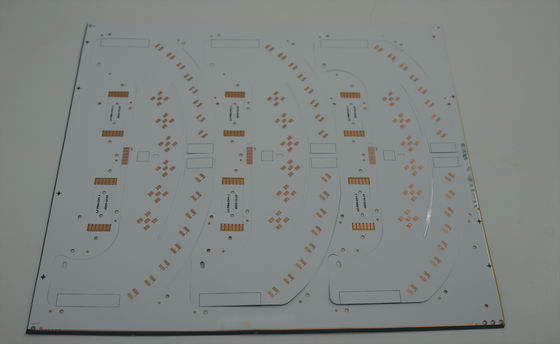

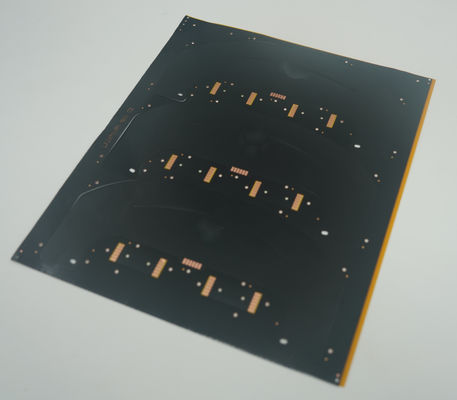

2L Flexível Pcb com Reforçador de Aço Preto Coverlay Branco Soldermask

Circuitos impressos flexíveis (FPCs) com endurecedores de aço são um tipo de placa de circuito flexível que incorpora um reforço de aço para maior rigidez mecânica e suporte.O endurecedor de aço é tipicamente adicionado a áreas específicas do FPC para aumentar sua estabilidade e resistênciaAqui estão alguns pontos-chave relativos a FPC com endurecedores de aço:

Finalidade: O endurecedor de aço é utilizado para fornecer suporte estrutural ao circuito flexível, especialmente em áreas onde é necessária uma rigidez ou resistência de montagem adicionais.Ajuda a evitar a flexão ou flexão para além de certos limites e acrescenta estabilidade ao FPC.

Tipos de endurecedor de aço: o endurecedor de aço utilizado em FPCs pode ser na forma de uma placa, quadro ou guias individuais, dependendo dos requisitos de projeto específicos.O endurecedor é tipicamente feito de aço inoxidável ou outras ligas de alta resistência para durabilidade e confiabilidade.

Métodos de fixação: o endurecedor de aço é fixado ao FPC usando vários métodos.ou uma combinação de ambosO método de fixação utilizado depende das considerações do projecto, incluindo a flexibilidade desejada, os requisitos de montagem e as capacidades de fabrico.

Localizações de endurecimento: o endurecedor de aço é colocado estrategicamente no FPC para fornecer suporte quando necessário.ou em regiões específicas que necessitem de reforço para resistir à dobra ou para proporcionar estabilidade durante a montagem e utilização.

Vantagens: a incorporação de endurecedores de aço em FPCs oferece várias vantagens: aumenta a resistência mecânica geral e a rigidez do circuito flexível,permitindo-lhe suportar níveis mais elevados de tensãoO endurecedor também ajuda a melhorar a estabilidade dimensional do FPC, garantindo um posicionamento e alinhamento consistentes dos componentes.

Considerações de concepção: ao conceber FPCs com endurecedores de aço, devem ser tidos em conta fatores como os requisitos gerais de flexibilidade, limitações de peso e restrições de espaço.A colocação e o tamanho do endurecedor devem ser cuidadosamente determinados para manter a flexibilidade desejada, proporcionando um suporte suficiente.

Aplicações: FPCs com endurecedores de aço encontram aplicações em várias indústrias, incluindo automóveis, aeroespacial, equipamentos industriais e eletrônicos de consumo.São comumente utilizados em aplicações onde é necessária uma combinação de flexibilidade e resistência mecânica, como nos conectores, módulos de exibição, conjuntos de sensores e outros dispositivos que sofrem flexões repetidas ou exigem estabilidade adicional para montagem.

Os FPC com endurecedores de aço oferecem uma solução eficaz para melhorar as propriedades mecânicas dos circuitos flexíveis, permitindo-lhes um desempenho fiável em ambientes exigentes.Incorporando estrategicamente o reforço de aço, os PCF podem alcançar o equilíbrio desejado entre flexibilidade e apoio estrutural, satisfazendo os requisitos de diversas aplicações.
