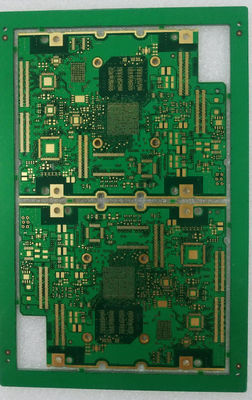

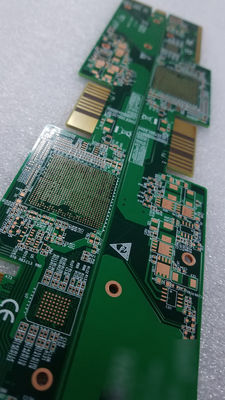

HDI PCB Board 6L 1OZ EING 0.1mm Orifício dedo de ouro Verde Soldermask para Strage de dados
  • HDI PCB Board 6L 1OZ EING 0.1mm Orifício dedo de ouro Verde Soldermask para Strage de dados
  • HDI PCB Board 6L 1OZ EING 0.1mm Orifício dedo de ouro Verde Soldermask para Strage de dados

HDI PCB Board 6L 1OZ EING 0.1mm Orifício dedo de ouro Verde Soldermask para Strage de dados

Lugar de origem China
Marca Customized
Certificação UL, ISO90001
Detalhes do produto
Camada:
6 camadas
Espessura de cobre:
1/1/1/1/1/1 OZ
Espessura da placa:
1.6 mm
tamanho do buraco:
0.1 mm
Finalização da superfície:
EING, dedo dourado, OSP
Soldermask:
Verde
Lenda:
Branco
Destaque:

0.1mm HDI PCB Board

,

Placa de PCB HDI Soldermask verde

,

placa do PWB de 1oz HDI

Termos do pagamento & do transporte
Quantidade de ordem mínima
1pcs
Preço
Negotiation
Detalhes da embalagem
Pacote do vácuo
Tempo de entrega
Citações por ficheiro
Termos de pagamento
T/T
Descrição do produto

Os principais pontos de controlo na fabricação de PCB HDI incluem os seguintes:



Perfuração a laser: A precisão e precisão da perfuração a laser são fundamentais para criar microvias e alcançar a densidade de roteamento desejada.e qualidade do feixe, assegura uma perfuração consistente e precisa.



Revestimento de cobre: O processo de revestimento de cobre para microvias requer controle de fatores como química do banho, tempo de revestimento, densidade de corrente e uniformidade.O controlo adequado garante uma espessura e uma cobertura de cobre fiáveis dentro das microvias.



Transferência de imagem e gravação: processos precisos de transferência de imagem e gravação são essenciais para criar traços de circuito finos e manter a integridade do layout de alta densidade.Controle dos parâmetros da fotolitografia, a composição do gravador e a uniformidade garantem resultados precisos de transferência de padrão e gravura.



Alinhamento e registro: os PCB HDI geralmente envolvem várias camadas com interconexões complexas.e processos de imagem são cruciais para manter a conectividade adequada e evitar desalinhamentos.



A selecção e o controlo do processo de acabamento da superfície afetam o desempenho geral e a fiabilidade do PCB HDI.e a compatibilidade com os processos de montagem subsequentes devem ser cuidadosamente controladas.



Colocação dos componentes: componentes de alta densidade com um tom fino exigem técnicas e equipamentos de colocação precisos.e alinhamento com as características finas do PCB são essenciais para garantir a montagem bem sucedida.



Teste e inspeção: são cruciais testes elétricos rigorosos, testes funcionais e processos de inspeção para verificar a integridade e a qualidade dos PCB HDI.Controlo e calibração adequados do equipamento de ensaio, bem como procedimentos de inspecção minuciosos, ajudam a identificar eventuais defeitos ou problemas.



Garantia da qualidade: ao longo do processo de fabricação de PCB HDI, as medidas de controlo da qualidade, a adesão às normas e a documentação desempenham um papel vital.Realização de controlos de qualidade regulares, e a manutenção da rastreabilidade garantem uma qualidade consistente e a satisfação do cliente.



Esses pontos de controle são críticos para alcançar o desempenho desejado, a confiabilidade e a miniaturização de PCBs HDI.O controlo e a otimização precisos de cada etapa são necessários para satisfazer os requisitos específicos dos projetos e aplicações de alta densidade.
