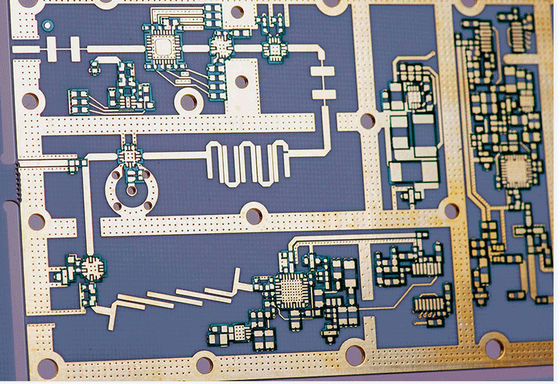

4 camadas de PCB rígido de cobre de alta TG FR4 EING PCB com moedas de cobre para telecomunicações
  • 4 camadas de PCB rígido de cobre de alta TG FR4 EING PCB com moedas de cobre para telecomunicações
  • 4 camadas de PCB rígido de cobre de alta TG FR4 EING PCB com moedas de cobre para telecomunicações
  • 4 camadas de PCB rígido de cobre de alta TG FR4 EING PCB com moedas de cobre para telecomunicações

4 camadas de PCB rígido de cobre de alta TG FR4 EING PCB com moedas de cobre para telecomunicações

Lugar de origem China
Marca Customized
Certificação UL,ISO9001
Número do modelo placa de cobre do PWB
Detalhes do produto
Nome do produto:
Tabela de circuito de cobre de alta qualidade
Camada:
4 camadas
Materiais:
FR4
espessura da placa:
1.6 mm
espessura de cobre:
1/1/1/1OZ
acabamento de superfície:
Ouro de imersão
Aplicação:
Serviços de telecomunicações
Especial:
Moedas de cobre
Pacote:
Pacote do vácuo
Destaque:

PCB rígidos de cobre para telecomunicações

,

PCB rígidos de cobre FR4

,

PCB rígido de cobre de moedas buridas

Termos do pagamento & do transporte
Quantidade de ordem mínima
Negociável
Preço
Negotiable
Detalhes da embalagem
Embalagem de vácuo
Tempo de entrega
Negociável
Termos de pagamento
T/T
Habilidade da fonte
1 m2 por 8 dias
Descrição do produto

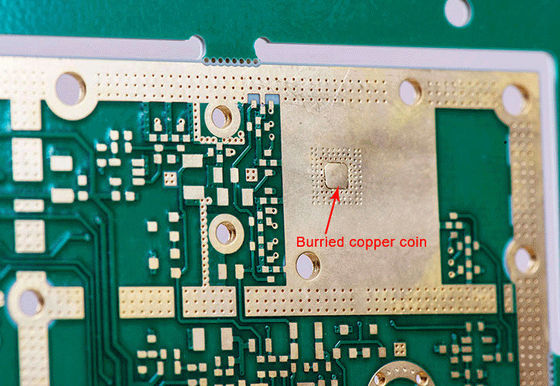

"Cobre enterrado" na tecnologia do PCB (Printed Circuit Board):

"Cobre enterrado" refere-se a um tipo específico de arranjo de camada de cobre dentro de um PCB.

Na fabricação de PCB, as camadas de cobre são tipicamente usadas para conduzir sinais elétricos e fornecer conectividade entre componentes.Um empilhamento de PCB padrão consiste em camadas alternadas de cobre e material isolante, tais como fibra de vidro epóxi.

No caso do cobre enterrado, uma ou mais camadas adicionais de cobre são adicionadas entre as camadas de cobre padrão.Estas camadas extras de cobre são enterrados dentro dos circuitos PCB empilhamento e não são expostos nas camadas exteriores.

As camadas de cobre enterradas podem ser usadas para vários fins, como distribuição de energia, planos de terra ou encaminhamento de sinais.O designer de PCB pode obter um melhor controle sobre a impedância, reduzir as interferências eletromagnéticas (EMI) e melhorar a integridade do sinal.

As camadas de cobre enterradas são tipicamente criadas durante o processo de fabricação de placas de PCB laminando vários painéis revestidos de cobre junto com as camadas isolantes no meio.As camadas de cobre são gravadas e moldadas para formar os traços e conexões de circuito desejados.

Vale a pena notar que a implementação de camadas de cobre enterradas adiciona complexidade e custo ao processo de fabricação de PCB.é comumente utilizado em projetos de PCB com requisitos específicos para sinais de alta velocidade, impedância controlada, ou considerações EMI.
